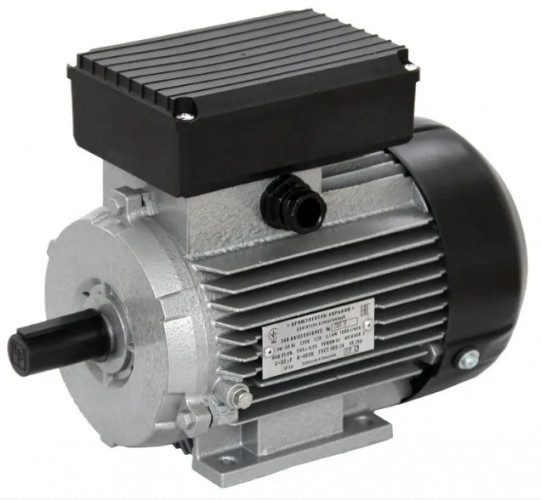

Однофазные электродвигатели АИРЕ

Электродвигатель АИРЕ – эти конденсаторный однофазный электродвигатель, предназначен для комплектации бытовых и промышленных электроприводов - различных механизмов, не требующих регулировки частоты вращения (деревообрабатывающих станков, насосов, компрессоров, бетономешалок и т.д.).Основное (базовое) исполнение – асинхронный однофазный конденсаторный электродвигатель с короткозамкнутым ротором, с двумя рабочими обмотками и малогабаритным пристроенным рабочим конденсатором, предназначенный для режима работы S1, с питанием от сети переменного тока 50 Гц напряжением 220 В, климатическое исполнение и категория размещения У3; степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.

Однофазные конденсаторные электродвигатели называются однофазными так как подлючаются к однофазной сети переменного тока. Но их также можно называть и двухфазными, так как статор у них содержит две обмотки – рабочую и пусковую. Они служат электроприводом для комплектации бытовых и промышленных механизмов небольшой мощности, которые питаются от однофазной сети напряжением 220 В. Практически, двигатель АИРЕ - является модификацией общепромышленного электродвигателя АИР, так как конструктивно повторяет общепромышленный, за исключением обмотки статора и блока конденсаторов. Отечественная промышленность выпускает линейку однофазных двигателей АИРЕ небольшой мощности, до 3кВт.

Конструктивные особенности и принцип работы электродвигателей АИРЕ

Как уже отмечалось выше основное отличие однофазного двигателя АИРЕ от общепромышленного заключается в обмотке статора, которая в однофазного двигателя есть двухфазная, а не трехфазная. Одна из двух обмоток электродвигателя АИРЕ является рабочей, то есть в процессе эксплуатации именно она пребывает под напряжение и создает магнитное поле. Вторая же обмотка, которая смещена в пространстве относительно первой на 90°, исполняет роль пусковой. Пусковая обмотка двигателя АИРЕ включается кратковременно для того чтобы только придать вращающего движения ротору. Так как смещения обмоток в пространстве мало для того чтобы запустить однофазный электродвигатель АИРЕ, фазу пусковой обмотки также смещают относительно фазы рабочей обмотки с помощью фазосдвигающего элемента (в основном в этой роли используют конденсатор, который называют пусковой).

Технические характеристики однофазных конденсаторных двигателей АИРЕ		Габаритные, установочные и присоединительные размеры однофазных конденсаторных двигателей АИРЕ		Монтажное исполнение электродвигателей		Степень защиты электродвигателей

Однофазные конденсаторные электродвигатели называются однофазными так как подлючаются к однофазной сети переменного тока. Но их также можно называть и двухфазными, так как статор у них содержит две обмотки – рабочую и пусковую. Они служат электроприводом для комплектации бытовых и промышленных механизмов небольшой мощности, которые питаются от однофазной сети напряжением 220 В. Практически, двигатель АИРЕ - является модификацией общепромышленного электродвигателя АИР, так как конструктивно повторяет общепромышленный, за исключением обмотки статора и блока конденсаторов. Отечественная промышленность выпускает линейку однофазных двигателей АИРЕ небольшой мощности, до 3кВт.

Конструктивные особенности и принцип работы электродвигателей АИРЕ

Как уже отмечалось выше основное отличие однофазного двигателя АИРЕ от общепромышленного заключается в обмотке статора, которая в однофазного двигателя есть двухфазная, а не трехфазная. Одна из двух обмоток электродвигателя АИРЕ является рабочей, то есть в процессе эксплуатации именно она пребывает под напряжение и создает магнитное поле. Вторая же обмотка, которая смещена в пространстве относительно первой на 90°, исполняет роль пусковой. Пусковая обмотка двигателя АИРЕ включается кратковременно для того чтобы только придать вращающего движения ротору. Так как смещения обмоток в пространстве мало для того чтобы запустить однофазный электродвигатель АИРЕ, фазу пусковой обмотки также смещают относительно фазы рабочей обмотки с помощью фазосдвигающего элемента (в основном в этой роли используют конденсатор, который называют пусковой).

Перечисленных выше конструктивных особенностей достаточно, чтобы однофазный двигатель работал в нормальном режиме. Для того чтобы повысить пусковые характеристики и стабилизировать работу электродвигателя АИРЕ при различных нагрузках, в цепь рабочей обмотки включают также конденсатор, который называется рабочим. Однофазные двигатели с рабочим конденсатором часто называют конденсаторными электродвигателями.

Маркировка электродвигателей

Схема подключения электродвигателей

Однофазные конденсаторные электродвигатели называются однофазными так как подлючаются к однофазной сети переменного тока. Но их также можно называть и двухфазными, так как статор у них содержит две обмотки – рабочую и пусковую.

Пусковая обмотка служит для создания начального вращающего момента электродвигателя, так как электродвигатель с одной обмоткой имеет нулевой вращающий момент. Пусковая обмотка обычного однофазного электродвигателя имеет такое же количество пазов и такую же мощность как и рабочая. Она уложена в статоре под углом 90° (см. рисунок 2) к рабочей обмотке и подключена к сети через фазосдвигающий элемент - рабочий конденсатор. Конденсатор и пусковая обмотка обычно включены постоянно – и в момент пуска и во время работы однофазного электродвигателя. Схема обмоток обычного однофазного электродвигателя показана на рисунке 1а.

Рис. 1. Схемы конденсаторных однофазных электродвигателей

Рис. 2. Укладка обмоток в статоре однофазного электродвигателя

Частота вращения однофазного двигателя на холостом ходу меньше, чем у трехфазного двигателя с той же синхронной частотой вращения магнитного поля из-за наличия тормозящего момента. По этой же причине однофазный двигатель имеет худшие рабочие характеристики: меньший пусковой момент, меньший КПД, меньшую перегрузочную способность, повышенное скольжение при номинальной нагрузке.

Для того, чтобы однофазный элеткродвигатель обладал характеристиками максимально приближенными к трехфазному электродвигателю в его статоре необходимо создать вращающееся магнитное поле максимально приближенное к круговому. Это достигается правильным подбором емкости рабочего конденсатора в зависимости от тока в обмотке. Но так как пусковой и рабочий токи существенно различаются, то один рабочий конденсатор не в состоянии обеспечить идеальное магнитное поле во всех режимах работы однофазного электродвигателя. В обычных однофазных электродвигателях конденсатор подбирается для номинального тока. Соответственно его емкости недостаточно при пуске и такой однофазный электродвигатель имеет пониженный пусковой момент.

В случае когда условия пуска требуют от однофазного электродвигателя более высокого пускового момента, желательно иметь дополнительную пусковую емкость. Для этого однофазные двигатели включают через дополнительный блок управления, который содержит пусковой конденсатор Сп и делает возможным автоматическое подключение этого конденсатора во время пуска, а также при перегрузках. Пусковой конденсатор позволяет обеспечить наилучшие выходные характеристики однофазного электродвигателя. Схема включения однофазного электродвигателя с дополнительным пусковым конденсатором показана на рисунке 1б.

Схема подключения обмоток и рабочего конденсатора к разъемам клеммной коробки, а также схема подключения однофазного электродвигателя к сети для «прямого» и «обратного» направления вращения приведена на рисунке 3.

Рис. 3 Схема подключения однофазных электродвигателей

Установочно-присоединительные размеры однофазных электродвигателей полностью совпадают с размерами общепромышленных электродвигателей соответствующего габарита.

Наш интернет-магазин занимается продажей однофазных электродвигателей и прочего оборудования. У нас вы найдете широкий выбор промышленных и бытовых агрегатов, которые отличаются мощностью, производительностью и прочими параметрами. В результате, вы сможете подобрать для себя наиболее подходящее устройство. Мы предлагаем вам купить однофазный электродвигатель от ведущих отечественных и мировых производителей по доступной цене.

Описание товаров

Однофазный электродвигатель – это устройство, предназначенное для комплектации различных механизмов, которые не требуют регулировки частоты вращения. В том числе, такие силовые агрегаты устанавливают в деревообрабатывающих станках, насосах, компрессорах, бетономешалках и пр.

На нашем сайте вы можете приобрести однофазный асинхронный мотор, который отличается такими преимуществами:

• высокая производительность;
• долговечность;
• надежность;
• отличные показатели защиты от влаги и пыли.

Мы предлагаем исключительно оригинальные электродвигатели, на которые распространяется гарантия качества. Таким образом, вы можете не сомневаться в эффективной работе агрегата на протяжении длительного периода.

Наш каталог

У нас можно купить асинхронный однофазный электродвигатель, выбирая среди десятков моделей, что отличаются такими параметрами:

• мощность (0,12-2,2 кВт);
• обороты (вплоть до 3000 об/мин);
• диаметр вала (11-28);
• производитель.

При необходимости, вы можете воспользоваться услугами наших консультантов. Опытные специалисты помогут вам подобрать наиболее подходящую модель, исходя из особенностей дальнейшей эксплуатации агрегата.

Преимущества сотрудничества

Если вы не знаете, где приобрести однофазные электродвигатели 220в, то сделать это можно прямо на нашем сайте. Наши клиенты могут рассчитывать на:

• низкие цены (постоянным клиентам мы предоставляем солидные скидки);
• оперативную доставку по стране (также вы можете самостоятельно забрать покупку с наших складов в Киеве);
• оригинальное качество товаров (подтверждается гарантией, которая действует на протяжении длительного периода).

Узнать больше информации о наших однофазных электродвигателях можно, связавшись со специалистом интернет-магазина «Провент» по телефону или онлайн. Менеджер проконсультирует вас по любому вопросу, связанному с нашими моторами, после чего поможет с оформлением заказа.

Конденсаторные однофазные электродвигатели серий АИРЕ предназначены для комплектации бытовых и промышленных электроприводов - различных механизмов, не требующих регулировки частоты вращения (деревообрабатывающих станков, насосов, компрессоров, бетономешалок и т.д.). Основное (базовое) исполнение – асинхронный однофазный конденсаторный электродвигатель с короткозамкнутым ротором, с двумя рабочими обмотками и малогабаритным пристроенным рабочим конденсатором, предназначенный для режима работы S1, с питанием от сети переменного тока 50 Гц напряжением 220 В, климатическое исполнение и категория размещения У3; степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
